Подробная информация о продукте:
|
| Тип: | OTDR | Использование: | FTTX |
|---|---|---|---|
| Гарантийный срок: | 3 года | Сеть: | ОДН |
| Порт: | Шанхай/Нингбо |

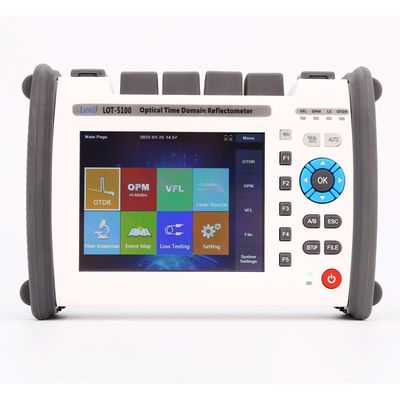

Дисплей | 5.6 дюймовый TFT сенсорный экран (640×480) |
Подключение | USB ((тип A×1, тип B×1) |
Пропускная способность | 16 ГБ |
Силовое питание | Перезаряжаемая литий-ионная батарея: 7,4 В / 2500 мАч * 2 шт / адаптер переменного тока |
Продолжительность работы батареи | 10 часов непрерывной работы |
Операция "Темп". | -10°C - 50°C |
Температура хранения. | -20°C - 70°C |
Влажность | 0 - 95% (неконденсирующие) |
Вес | 1.1кг ((включая аккумулятор) |
Размеры (L × W × H) | 215×155×68 мм |
Модуль OTDR | длина волны (± 20 нм) | Динамический диапазон(1)(dB) | EDZ (м)(2) | ADZ (m)(2) |
LOT5100-SD28 | 1310/1550 | 28/26 | 1 | 5 |
LOT5100-SD32 | 1310/1550 | 30/32 | 1 | 5 |
LOT5100-SD35 | 1310/1550 | 35/33 | 1 | 5 |
LOT5100-SD40 | 1310/1550 | 40/38 | 1 | 5 |
LOT5100-SD42 | 1310/1550 | 42/40 | 1 | 5 |
LOT5100-SS26 | 1625 | 26 | 1 | 5 |
LOT5100-SS32 | 1625 | 32 | 1 | 5 |
LOT5100-SS35 | 1625 | 35 | 1 | 5 |
LOT5100-SS38 | 1625 | 38 | 1 | 5 |
LOT5100-SP35 | 1310/1490/1550 | 35/33/33 | 1 | 5 |
LOT5100-ST35 | 1310/1550/1625 | 35/33/32 | 1 | 5 |
LOT5100-ST40 | 1310/1550/1625 | 40/38/37 | 1 | 5 |
LOT5100-ST42 | 1310/1550/1625 | 42/40/38 | 1 | 5 |
LOT5100-MD26 | 850/1300 | 22/26 | 1.2 | 8 |
LOT5100-SM28 | 1310/1550/850/1300 | 28/26/22/26 | 1 (SM) /1.2 (MM) | 5 (SM) / 8 (MM) |
LOT5100-SM35 | 1310/1550/850/1300 | 35/33/22/26 | 1 (SM) /1.2 (MM) | 5 (SM) / 8 (MM) |
LOT5100-SM40 | 1310/1550/850/1300 | 40/38/22/26 | 1 (SM) /1.2 (MM) | 5 (SM) / 8 (MM) |
Ширина импульса | SM: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1us, 2us, 5us, 10us, 20us |
MM: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1us, 2us | |
Минимальное разрешение выборки | 00,05 м |
Максимальная точка отбора проб | 256,000 |
Линейность | ≤ 0,05 дБ/дБ |
Решение потери | 0.001 дБ |
Разрешение расстояния | 00,01 м |
Точность расстояния | ± (1m+расстояние измерения×3×10-5+разрешение выборки) (за исключением неопределенности IOR) |
Точность ослабления | ± 0,05 дБ/дБ |
Точность отражения | Однорежим: ±2 дБ, многорежим: ±4 дБ |

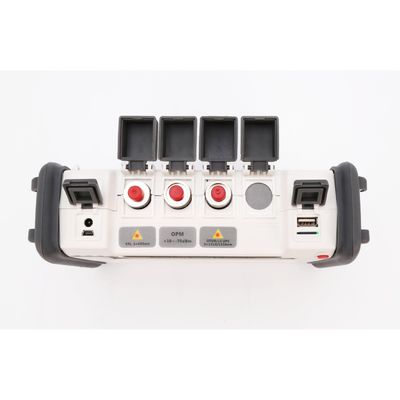

Коннектор | FC/UPC &. SC/UPC (стандарт) |
Стандартный пакет | Главный блок, литийная батарея*2, сенсорная ручка, 16G карта хранения, руководство, программное обеспечение, мини-кабель USB, адаптер питания, сумка для ношения, отчет о калибровке. |
Визуальный локатор неисправностей | ||
Длина волны | 650 нм | |
Выходная мощность | 10 мВт @CW | |
Частота | CW/2Hz | |
Стабилизированный модуль лазерного источника | ||
Длина волны | 1310 нм, 1550 нм | |
Выходная мощность | -5dBm±2dB @CW | |
Частота | CW/270Hz/1KHz/2KHz | |
Модуль счетчика мощности | ||
Калиброванная длина волны | 850 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм, 1650 нм | |
Диапазон измерений | A: -70dBm - +10dBm (-60dBm - +6dBm @ 850nm) B: -50dBm - +23dBm (-40dBm - +20dBm @ 850nm) | |
Тип детектора | ИнГАА | |
Разрешение дисплея | 00,01 дБ | |
Точность | ± 5% ± 0,01 нВ (± 0,5 дБ@850 нм) | |

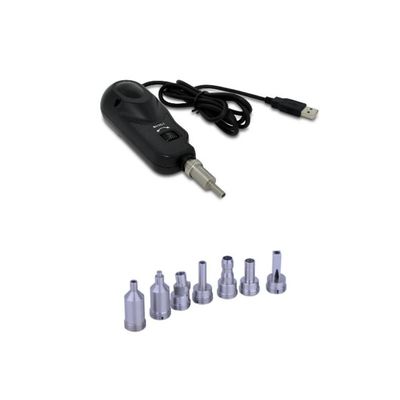

Модуль инспектора оптических соединителей - LFM | ||
Увеличение | 400 раз | |
Соотношение разрешения | 00,75 мкм | |
Сеньор. | 1/3 дециметра 1,3 миллиона пикселей | |
Масса ((kg) | Зонд (0,14) | |
Размеры ((см) | Зонд (22*3*3) | |
Работа/хранилище | -20°C~+50°C / -30°C~+60°C | |
Интерфейс USB | 1.0/1.1/2.0 | |
Советы (стандарт) | Коннектор UPC FC/SC/ST/E2000 / LC/MU FC/SC/ST/E2000 / LC/MU преграда UPC | |
Советы (необязательно) | FC/SC/ST/E2000 / LC/MU APC подключение Перекрытие SC/FC/LC APC | |
